Le problème des sources audios telles que les lecteurs Compact Disc ou les microphones (etc.) est que le signal en sortie n’est pas assez puissant et de ce fait ne pourra que, dans le meilleur des cas, alimenter un casque d’écouteurs. Les haut-parleurs habituels ayant eux mêmes une résistance interne, le signal sonore ne sera pas audible. C’est ce qui nous oblige à amplifier ce signal.

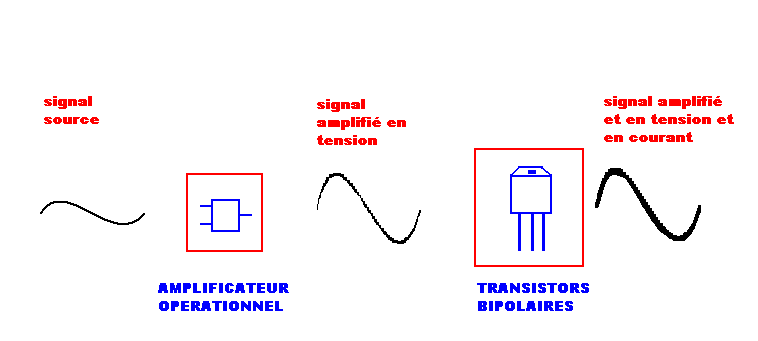

la fonction "amplification", quant à elle, sera réalisée en deux sous étapes. En effet l’amplificateur audio est dénomminé par « amplificateur audio de puissance », il faut comprendre par « puissance » l’amplification tant en tension qu’en courant, étant donné que la puissance est le produit de la tension par le courant.

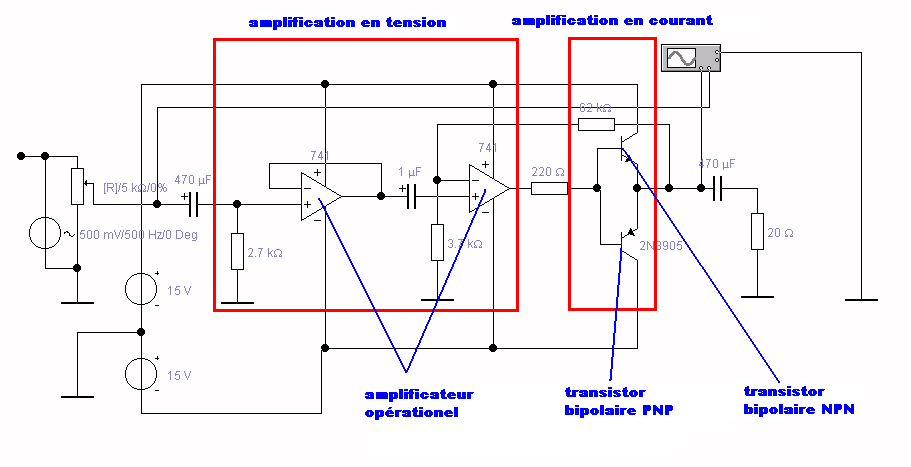

-la première étape consiste à amplifier le signal en tension. Pour ce faire, nous avons utilisé deux amplificateurs opérationnels montés en mode amplificateur non-inverseur. Dans ce cas l'entrée est reliée à a borne positive (+) de l' amplificateurs opérationnels, le facteur d'amplification est ainsi positif par opposition au montage amplificateur inverseur dont le coefficient d'amplification est lui négatif. Ce qui équivaut à « agrandir » le signal audio provenant de la source, c’est à dire augmenter l’amplitude du signal.
-la seconde étape a, quant à elle, pour but d'amplifier en courant le signal préalablement amplifié en tension. En effet si le signal n'était pas amplifié en courant, il y aurait atténuation du signal dés la mise en place d'une charge (haut-parleur). Cette fonction est donc assurée par deux transistors bipolaires NPN et PNP montés en mode "push-pull".
Le fait de rajouter ces deux transistors montés en "push-pull"(ces deux transistors ne fournissent jamais en même temps le courant: lorsque la tension Vs en sortie de l’amplificateur opérationnel est positive l'énergie est fournie par le NPN et le PNP est bloqué, au contraire lorsque la tension Vs est négative l'énergie est fournie par le PNP et le NPN est bloqué) au montage ampli non-inverseur constitue l'amplification de puissance. Il est dès lors concevable que l’amplification en puissance ait été effectuée (amplification en tension et en courant).
Dans un second moment, nous plaçâmes deux diodes de « roue libre » dans le but de protéger les transistors des courants induits par la charge en sortie. D'autre part l'ensemble bobine et condensateur polarisée ont pour but d'éliminer les parasites communément appelés hautes fréquences (HF) généré par la bobine mobile du haut parleur qui de part le courant qui la traverse va généré un champ électromagnétiques et aussi des courants induits.
